Система АСКУЭ на базе счётчиков Нейрон и УСПД Нейрон

Автоматизированная система контроля и учёта электроэнергии (АСКУЭ) Нейрон или  автоматизированная информационно-измерительная система коммерческого учета электроэнергии бытовых потребителей (АИИС КУЭ БП) Нейрон предназначена для автоматизированного учета электрической энергии бытовых и коммерческих потребителей.

Система АСКУЭ Нейрон выполняет дистанционный сбор информации о потреблении электроэнергии, обеспечивая работу в многотарифном режиме. Контроль параметров сети осуществляется в каждой точке учета по уровням напряжений с фиксацией максимальных и минимальных значений и потребляемой мощности. Система позволяет выявлять очаги потерь электроэнергии и, в случае необходимости, ограничивать и отключать потребителя с последующим восстановлением энергоснабжения и передавать абонентам сообщения о состоянии их энергопотребления.

Как правило, автоматизированная информационно-измерительная система коммерческого учета электроэнергии бытовых потребителей Нейрон состоит из электронных однофазных и трехфазных многофункциональных счётчиков электроэнергии Нейрон, устройства сбора и передачи данных (УСПД) Нейрон, средств связи (PLC и GPRS модемы), серверов верхнего уровня (сбор данных, баз данных, расчетов, приложений и т.д.).

Автоматизированная система контроля и учёта электроэнергии Нейрон включает широкий набор функций, необходимых для контроля распределительных сетей, управления нагрузкой, расчета потерь, визуализации данных и формирования отчетов.

Полученные данные хранятся в энергонезависимой памяти счётчиков Нейрон и УСПД Нейрон, что исключает потерю информации при нарушении каналов связи, а контроль состояния технических средств системы (диагностика) Нейрон ведется в режиме реального времени. При передаче данных используются цифровые каналы с помехозащищенными протоколами.

Система позволяет вести оперативный  контроль баланса полученной и потребленной электроэнергии по группам учета. А благодаря NTP-серверу осуществляется привязка всех измеренных величин к единому астрономическому времени.

Состав системы

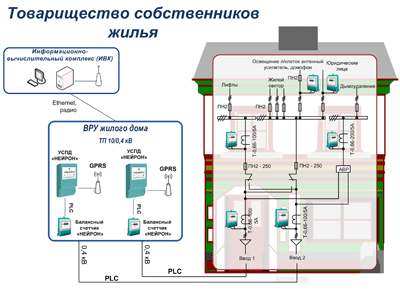

Автоматизированная система контроля и учёта электроэнергии (АСКУЭ) Нейрон имеет трехуровневую систему.

1. Информационно-вычислительный комплекс верхнего уровня (ИВК)
2. Информационно-вычислительные комплексы электроустановки (ИВКЭ)
3. Информационно-измерительные комплексы (ИИК)

Информационно-вычислительный комплекс верхнего уровня (ИВК) состоит из сервера сбора данных, сервера баз данных, сервера расчётов, интеграций и Web-АРМ пользователей. ИВК выполняет функции сбора, хранения, обработки и представления информации пользователям.

Информационно-вычислительные комплексы электроустановки (ИВКЭ) состоят из УСПД-Нейрон - устройства сбора и передачи данных на уровень ИВК по проводной сети Ethernet или через GPRS-модемы.

ИИК − информационно-измерительные комплексы, состоят из приборов учёта электроэнергии Нейрон, которые передают данные устройствам сбора и передачи данных (уровень ИВКЭ) по силовым сетям 0,4 кВ (Power Line Communication) с помощью PLC-модемов либо по проводной сети Ethernet.

При автономном включении счётчиков Нейрон (или нарушении работы каналов связи) данные могут быть считанными  через оптический порт или при помощи удаленного доступа при помощи web-технологий.
